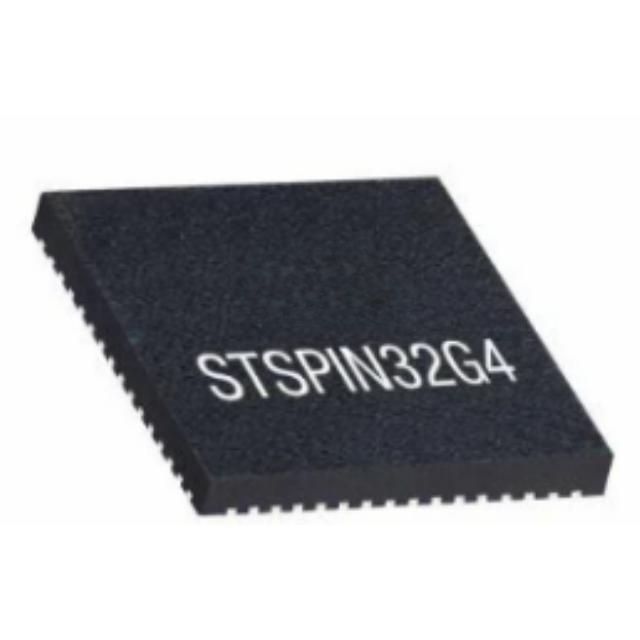

STSPIN32G4是一款高度集成、靈活的電機控制器，用于驅動三相無刷電機。該器件可幫助設計人員選擇最適合的驅動模式，減少PCB面積和總體物料清單。STSPIN32G4嵌入三個半橋柵極驅動器，能夠驅動功率MOSFET，電流能力為1A（拉電流和灌電流）。另外還嵌入了三個自舉二極管。得益于集成聯鎖功能，不能同時驅動相同半橋的高側和低側開關。另一個保護功能是硬件VDS監控電路，可連續監控六個外部MOSFET中的每一個。當在其中一個上檢測到過壓時，它會關閉所有柵極驅動器輸出。過壓閾值通過專用的SCREF引腳設置。

特性

? 電機電源電壓：5.5V至75V

? 三相柵極驅動器

? 灌/拉電流能力：1A

? 功率級MOSFET的VDS監控

? 集成自舉二極管

? I2C可訪問配置和狀態寄存器，與應用最為匹配

? 防跨導

? CORDIC數學硬件加速器，用于三角函數

? 128kB閃存，具有專有代碼讀出保護 (PCROP)、安全存儲區、1kB OTP

? 32KB SRAM存儲器，帶HW奇偶校驗

? 兩個高級定時器，用于電機控制，16位，具有多達6個PWM通道

? 八個通用定時器

? 兩個ADC，12位分辨率（多達19個通道），轉換速率為4Msps

應用

? 工業和家庭自動化

? 家用電器，例如真空吸塵器、干燥機和清潔機器人

? 伺服驅動器和電動自行車

? 服務和自動化機器人

? 電動和園林工具

? 泵和風扇

? 無人機和航模
