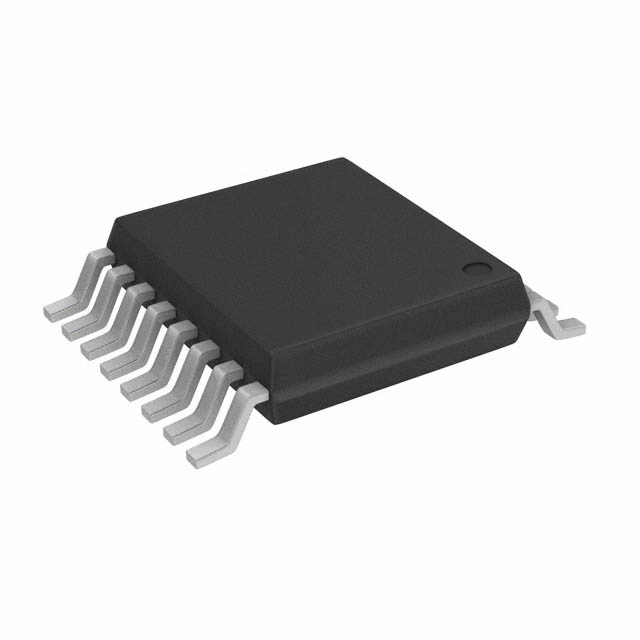

TLE5012BDE9200XUMA1 是一款 360° 角傳感器，可檢測磁場方向。這是通過使用單片集成式巨磁阻 (iGMR) 元件測量正弦和余弦角度分量來實現的。

特點

基于巨磁阻 (GMR) 原理

完全冗余設計，一個封裝中有兩個傳感器集成電路

用于角度測量的集成磁場感應

360° 角度測量，帶旋轉計數器和角度速度測量功能

兩個獨立的高精度單比特 SD-ADC

在輸出端以 15 位表示絕對角度值（分辨率為 0.01°）。

接口上的正弦/余弦值以 16 位表示

最大角度誤差 在激活自動校準功能的情況下，整個使用壽命和溫度范圍內的角度誤差為 1.0°。

高達 8 Mbit/s 的雙向 SSC 接口

支持安全完整性等級 (SIL)，具有診斷功能和狀態信息

接口： SSC、PWM、增量接口 (IIF)、霍爾開關模式 (HSM)、短 PWM 代碼 (SPC，基于 SAE J2716 中定義的 SENT 協議)

輸出引腳可配置（編程或預配置）為推挽式或開漏式

通過 SSC 或 SPC 接口，可在一條線路上以總線模式操作多個傳感器

0.25 微米 CMOS 技術

符合汽車標準： -40°C 至 150°C（結溫）

ESD > 4 kV（HBM）

符合 RoHS 規范（無鉛封裝）

無鹵素

應用

電動換向電機（例如用于電動助力轉向 (EPS)

轉向角測量

一般角度傳感
