HMC8414ACPZN是一款帶旁路開關的低噪聲寬帶放大器，工作頻率為 0.1 GHz 至 10 GHz。集成的旁路開關可實現具有較大接收路徑信號變化的高動態范圍系統。在旁路路徑中，典型插入損耗和輸入三階截距（IIP3）分別為 1.5 dB 和 49.4 dBm。

HMC8414ACPZN的輸入和輸出在器件的整個工作范圍內內部匹配為 50 Ω。單一正電源電壓范圍為 3 V 至 6 V。偏置電流由連接在 RBIAS 引腳和 VDD 引腳（RFOUT/VDD1 和 VDD2）之間的電阻器設定，可在 90 mA 標稱值附近變化。

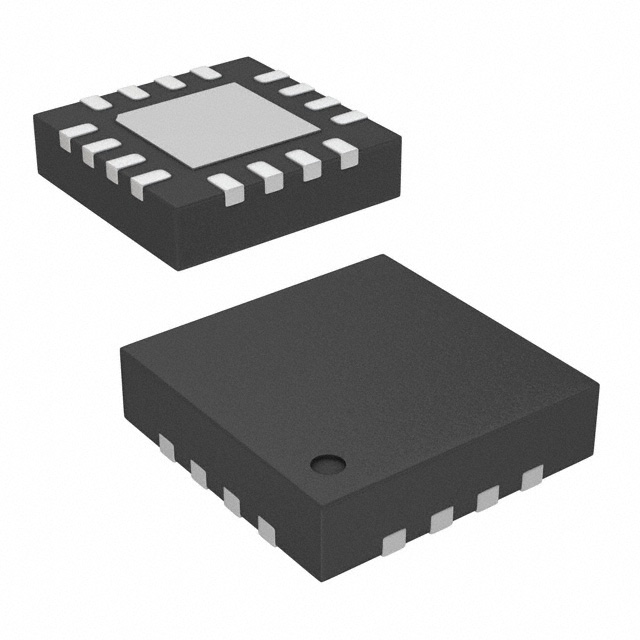

HMC8414ACPZN采用砷化鎵（GaAs）、擬態高電子遷移率晶體管（pHEMT）工藝制造。它采用符合 RoHS 規范的 3 mm × 3 mm LFCSP 封裝，工作溫度范圍為 -40°C 至 +85°C。

特點

集成放大器旁路開關

自偏置，偏置電流可調

放大器路徑增益： 7 GHz 至 10 GHz 時的典型增益為 16 dB

放大器路徑中的 OIP3： 典型值為 36.5 dBm，頻率范圍為 0.1 GHz 至 4 GHz

放大器路徑中的噪聲系數：0.1 GHz 至 4 GHz 范圍內的典型值為 2 dB

旁路路徑中的插入損耗： 0.1 GHz 至 4 GHz 時典型值為 1.5 dB

16 引線、3 mm × 3 mm LFCSP 封裝

應用

測試和測量設備

寬帶高動態范圍接收器
