UCC25800AQDGNQ1超低 EMI 變壓器驅動器集成了開關功率級、控制和保護電路，可簡化隔離式偏置電源設計。它允許設計使用具有更高漏電感但小得多的初級至次級寄生電容的變壓器。這種低電容變壓器設計能夠?qū)⑼ㄟ^偏置變壓器的共模電流注入降低一個數量級。這使得變壓器驅動器成為各種汽車應用中隔離式偏置電源的理想解決方案，以更大限度地減少由高速開關器件引起的 EMI 噪聲。軟開關特性可進一步減少 EMI 噪聲。

特性

? 高效率半橋變壓器驅動器

? 具有低繞組間電容的超低 EMI

? 更小、成本更低的變壓器

– 可編程頻率：0.1MHz 至 1.2MHz

? 寬輸入電壓范圍：9V 至 34V

– 34V 輸入時為 9W

– 24V 輸入時為 6W

– 15V 輸入時為 4W

? 具有最大死區時間編程的自動死區時間調整

? 外部時鐘同步，以實現低噪聲

? 強大的保護特性

– 欠壓鎖定 (UVLO)

– 可編程過流保護 (OCP)

– 輸入過壓保護 (OVP)

– 過熱保護 (TSD)

– 集成軟啟動，可減小浪涌電流

– 帶故障代碼輸出的外部禁用功能

? 符合面向汽車應用的 AEC-Q100 標準：

– 溫度等級 1：–40°C 至 +125°C，TA

? 提供功能安全

– 可幫助進行功能安全系統設計的文檔

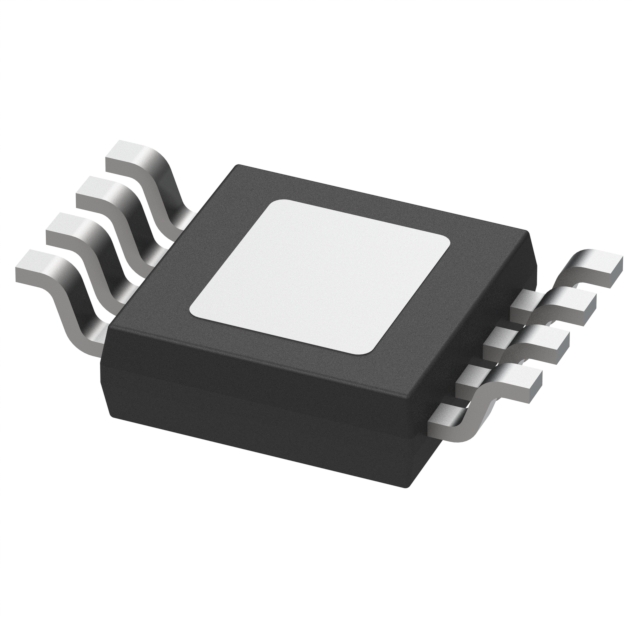

? 帶有散熱焊盤的 8 引腳 DGN 封裝

應用

? 汽車牽引逆變器和電機控制

? 車載充電器 (OBC)

? 汽車直流/直流轉換器

? 電動汽車充電站、直流快充充電站

? UPS 和光伏逆變器

? 工業電機、升降機和自動扶梯

? GaN、IGBT 和 SiC 柵極變壓器驅動器偏置電源
