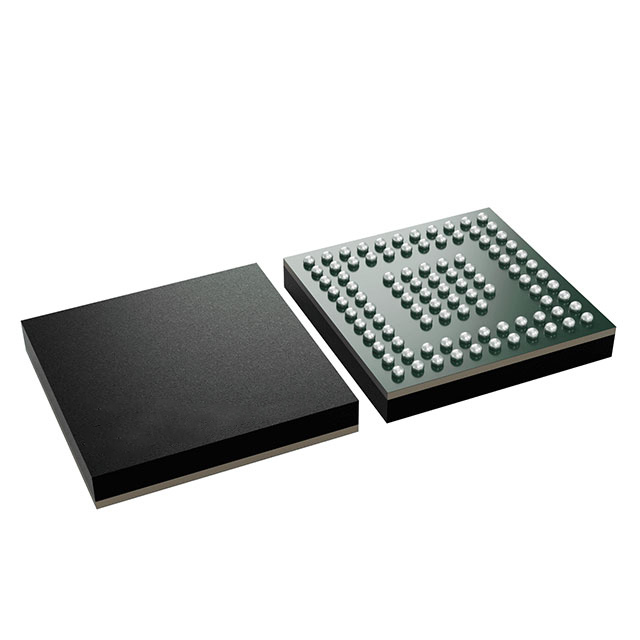

TLC6984ZXLR 是一款高度集成的共陰極矩陣 LED 顯示驅動器，具有 48 個恒流源和 16 個掃描 FET。

特性

獨立的 VCC 和 VR/G/B 電源

VCC 電壓范圍：2.5 V - 5.5 V

VR/G/B 電壓范圍：2.5 V - 5.5 V

48 個 0.2 mA 至 20 mA 電流源通道

通道間精度：±0.5%（典型值），±2%（最大值）；器件間精度：±0.5%（典型值），±2%（最大值）

低過膝電壓：IOUT = 5 mA 時為 0.26 V（最大值

3 位（8 級）全局亮度控制

8 位（256 級）色彩亮度控制

最大 16 位（65536 級）PWM 灰度控制

16 個掃描線開關，190-mΩ RDS(ON)

超低功耗

獨立 VCC 低至 2.5 V

最低 ICC 低至 3.6 mA（50-MHz GCLK

智能省電模式，ICC 低至 0.9mA

內置 SRAM，支持 1 - 64 復用

具有 16 個多路復用功能的單器件可支持 48 × 16 LED 或 16 × 16 RGB 像素

可堆疊的雙設備，具有 32 個多路復用功能，支持 96 × 32 個 LED 或 32 × 32 個 RGB 像素

三臺設備可通過 48 多路復用進行堆疊，以支持 144 × 48 LED 或 48 × 48 RGB 像素

四個可堆疊的 64 多路復用設備，支持 192 × 64 LED 或 64 × 64 RGB 像素

高速、低 EMI 連續時鐘系列接口 (CCSI)

只有三根線 SCLK / SIN / SUT

外部 25 MHz（最大值）SCLK，具有雙沿傳輸機制（內部 50 MHz）

內部倍頻器支持高 GCLK 頻率

優化的顯示性能

可編程掃描線序列

消除上下重影

低灰度增強

LED 開路、短路和弱短路檢測與消除

應用

窄像素間距 (NPP) LED 顯示屏

迷你和微型 LED 產品
