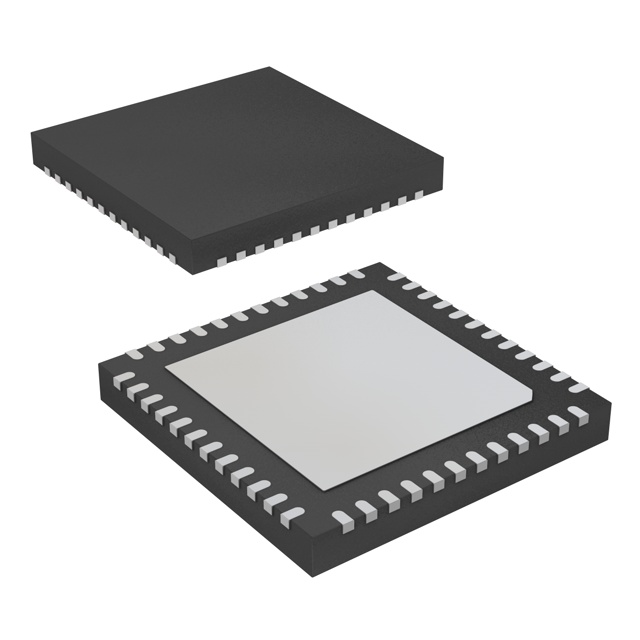

DRV8323RSRGZR器件是適用于三相應用的集成式柵極驅動器。這些器件具有三個半橋柵極驅動器，每個驅動器都能夠驅動高側和低側 N 溝道功率 MOSFET。

特性

? 三個半橋柵極驅動器

– 可驅動 3 個高側和 3 個低側 N 溝道 MOSFET(NMOS)

? 智能柵極驅動架構

– 可調轉換率控制

– 10mA 至 1A 峰值拉電流

– 20mA 至 2A 峰值灌電流

? 集成柵極驅動器電源

– 支持 100% PWM 占空比

– 高側電荷泵

– 低側線性穩壓器

? 6V 至 60V 工作電壓范圍

? 可選集成式降壓穩壓器

– LMR16006X SIMPLE SWITCHER?

– 4V 至 60V 工作電壓范圍

– 0.8V 至 60V、600mA 輸出能力

? 三個可選集成式電流檢測放大器 (CSA)

– 可調增益（5、10、20、40 V/V）

– 雙向或單向支持

? 提供有 SPI 和硬件接口

? 6x、3x、1x 和獨立的 PWM 模式

? 支持 1.8V、3.3V 和 5V 邏輯輸入

? 低功耗睡眠模式 (12μA)

? 3.3V、30mA 線性穩壓器

? 緊湊型 QFN 封裝和尺寸

? 采用電源塊的高效系統設計

? 集成式保護 特性

– VM 欠壓閉鎖 (UVLO)

– 電荷泵欠壓 (CPUV)

– MOSFET 過流保護 (OCP)

– 柵極驅動器故障 (GDF)

– 熱警告和熱關斷 (OTW/OTSD)

– 故障狀態指示器 (nFAULT)

應用

? 無刷直流 (BLDC) 電機模塊和 PMSM

? 風扇、泵和伺服驅動器

? 電動自行車、電動踏板車和電動汽車

? 無線園藝工具和電動工具、割草機

? 無線真空吸塵器

? 無人機、機器人和遙控玩具

? 工業和物流機器人
