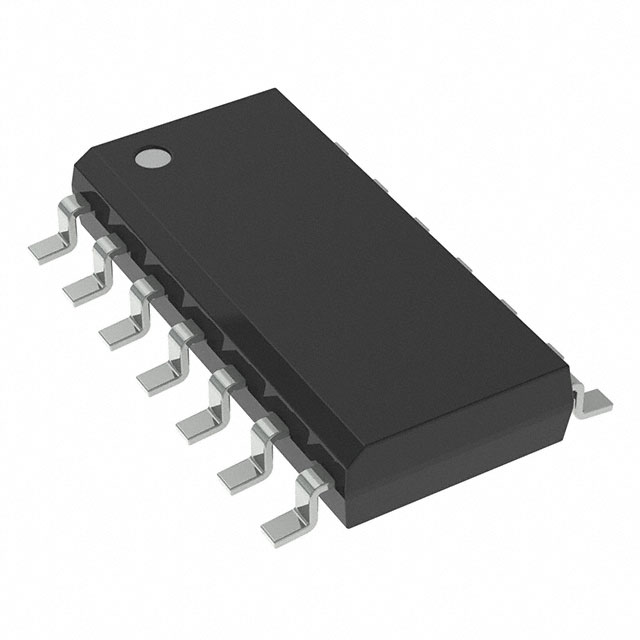

2ED21064S06J是一款650 V高邊和低邊高速功率MOSFET和IGBT柵極驅動器，具有典型的0.29A拉電流、0.7A灌電流，采用DSO-14 封裝。

特征描述

工作電壓（VS節點）最大+ 650 V

100 V的負VS瞬態抗擾性

集成超快速、低電阻自舉二極管，降低BOM成本

浮動溝道專為自舉操作而設計

高壓和低壓引腳分開，以實現最大爬電距離和電氣間隙

分離邏輯和電源接地，縮短?hào)艠O回路

針對兩個溝道的獨立欠壓鎖定（UVLO）

200納秒傳播延遲

HIN、LIN邏輯輸入

25 V最大供電電壓

VS引腳上邏輯操作電壓達–11 V

輸入端負電壓容差為–5 V

浮動溝道可用于驅動N溝道MOSFET、SiC MOSFET或高邊IGBT

優勢

集成自舉二極管（BSD）—節省空間、降低BOM成本、PCB更小，以更低成本實現更簡單的設計

電平轉換損耗降低50%

出色的耐用性和抗噪性，可耐受VS引腳上的負瞬態電壓（-100 V）

應用領域

LED 照明

電池化成

電動汽車快速充電

電機控制和驅動

消費電子
