ADRF6780ACPZN - 5.9GHz 至 23.6GHz、寬帶、微波上變頻器

產品概覽

ADRF6780ACPZN 是一款硅鍺（SiGe）設計的寬帶微波上變頻器，針對在 5.9 GHz 至 23.6 GHz 頻率范圍內工作的點對點微波無線電設計進行了優化。該上變頻器提供兩種頻率轉換模式。該器件能夠從基帶 I/Q 輸入信號直接轉換為射頻 (RF)，以及從實際中頻 (IF) 輸入載波頻率進行單邊帶 (SSB) 上變頻。

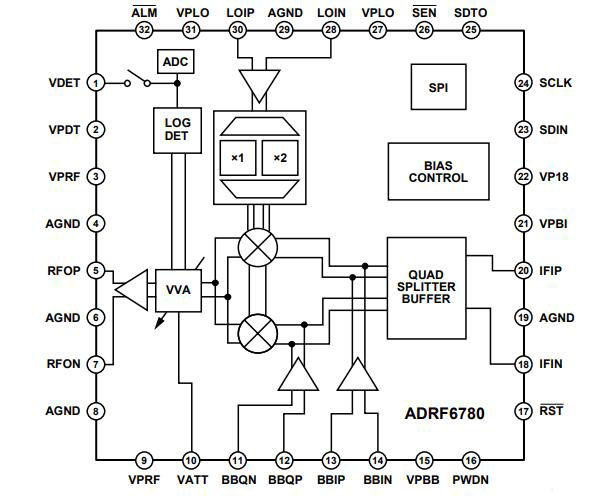

功能框圖

主要特點

寬帶射頻輸出頻率范圍： 5.9 千兆赫至 23.6 千兆赫

兩種上變頻模式

- 從基帶 I/Q 直接轉換到射頻

- 從實際中頻進行單邊帶上變頻

LO 輸入頻率范圍 5.4 千兆赫至 14 千兆赫

高達 28 GHz 的 LO 倍頻器

匹配 100 Ω 平衡射頻輸出、LO 輸入和 IF 輸入

高阻抗基帶輸入

邊帶抑制和載波饋通優化

用于 Tx 功率控制的可變衰減器和功率檢測器

可通過 4 線 SPI 接口進行編程

32 引線、5 mm × 5 mm LFCSP 微波封裝

應用

點對點微波無線電

雷達、電子戰系統

儀器儀表、自動測試設備 (ATE)
