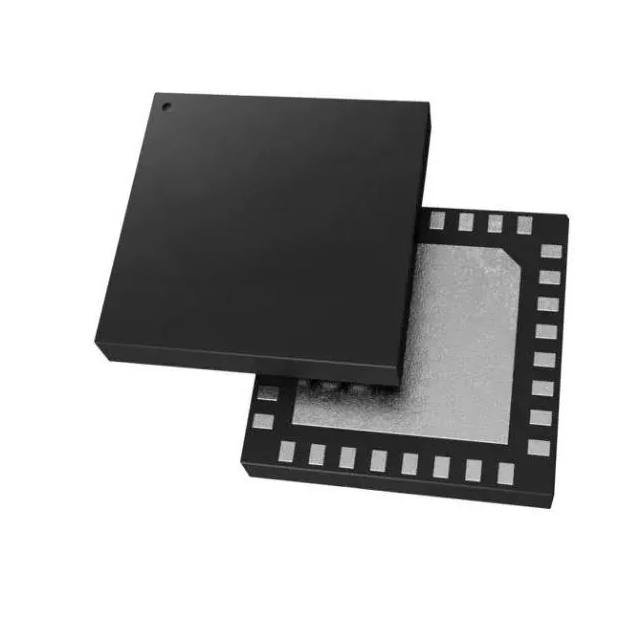

ADL6331ACCZA 發送可變增益放大器 (TxVGA) 為射頻數模轉換器 (RF DAC) 和單端功率放大器 (PA) 信號鏈提供接口。每個 ADL6331ACCZA IC 由一個平衡器、兩個帶旁路衰減器的差分射頻放大器和一個數字階躍衰減器 (DSA) 組成，采用 24 端子、4.0 mm x 4.0 mm LGA 封裝，可提供合適的發射機性能。

ADL6331ACCZA 的特點

寬帶 TxVGA 接口，將 RF-DAC 連接到波束形成器和功率放大器

工作頻率范圍 0.38 GHz 至 15 GHz，2 種產品類型

ADL6331-A：0.38 GHz 至 8.0 GHz

ADL6331-B：1.0 GHz 至 15.0 GHz

優化 RF-DAC、偶階諧波和互調的共模抑制

50 Ω 差分輸入和 50 Ω 單端輸出

集成寬帶射頻輸出平衡器

70 dB 增益控制范圍，步進為 1 dB

射頻 DSA 范圍：24.0 dB，步進 1.0 dB

每個放大器的旁路損耗為 12 dB

在多個預定義衰減值和旁路放大器級之間進行異步切換。

4 GHz 功率增益 15.5 dB（ADL6331-A），15.8 dB（ADL6331-B）

4 GHz 時的噪聲系數 7.5 dB（ADL6331-A），8.1 dB（ADL6331-B）

4 GHz 時的 OIP3 32.8 dBm（ADL6331-A），31.8 dBm（ADL6331-B）

4 GHz 時的 OIP2： 59.7 dBm（ADL6331-A），56.2 dBm（ADL6331-B）

4 GHz 時的 OP1dB： 12.2 dBm（ADL6331-A），12.3 dBm（ADL6331-B）

通過 3 線或 4 線 SPI 完全可編程

3.3 V 單電源

24 端子、4.0 毫米 × 4.0 毫米柵格陣列 (LGA)

ADL6331ACCZA 的應用

航空航天和國防

儀器和測試設備

通信系統
