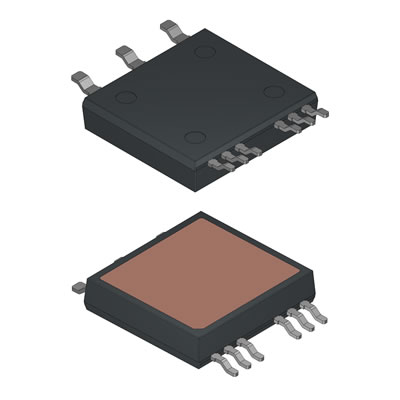

STGSB200M65DF2AG是采用先進的專有溝槽柵場截止結構開發的 IGBT。該器件是 M 系列 IGBT 的一部分。是逆變器系統性能和效率之間的最佳平衡。此外，正 VCE(sat) 溫度系數和緊密的參數分布使并聯運行更加安全，操作更加安全。得益于 DBC 基底面，ACEPACK SMIT 表面貼裝電源模塊功率封裝具有較低的熱阻和電氣隔離的頂部熱墊。

產品屬性

IGBT 類型：溝槽型場截止

電壓 - 集射極擊穿（最大值）：650 V

電流 - 集電極 (Ic)（最大值）：216 A

電流 - 集電極脈沖 (Icm)：700 A

不同 Vge、Ic 時 Vce(on)（最大值）：2.05V @ 15V，200A

功率 - 最大值：714 W

開關能量：3.82mJ（開），6.97mJ（關）

輸入類型：標準

柵極電荷：554 nC

25°C 時 Td（開/關）值：122ns/250ns

測試條件：400V，200A，4.7 歐姆，15V

反向恢復時間 (trr)：174.5 ns

工作溫度：-55°C ~ 175°C（TJ）

安裝類型：表面貼裝型

封裝/外殼：9-PowerSMD

供應商器件封裝：9-ACEPACK SMIT

應用

? 牽引逆變器
