UCC5881QDFCRQ1：20A 可調節 IGBT/SiC MOSFET 隔離式柵極驅動器，SSOP-32

UCC5881QDFCRQ1 是一款高度可配置的隔離式柵極驅動器，具有可調驅動強度，旨在電動汽車/混合動力汽車應用中用于驅動高功率 SiC MOSFET 和 IGBT。該器件提供功率晶體管保護功能，例如基于分流電阻的過流保護、過熱保護（PTC、NTC 或二極管）以及 DESAT 檢測，包括在這些故障期間可選擇的軟關斷或兩級軟關斷。集成的 10 位 ADC 可用于監控多達 2 個模擬輸入、VCC2、DESAT 以及柵極驅動器溫度，從而增強系統管理。

UCC5881QDFCRQ1 產品屬性：

技術：容性耦合

通道數：1

電壓 - 隔離：5000Vrms

傳播延遲 tpLH / tpHL（最大值）：150ns，150ns

上升/下降時間（典型值）：55ns，55ns

電流 - 輸出高、低-

電流 - 峰值輸出：20A

電壓 - 輸出供電：12V ~ 30V

工作溫度：-40°C ~ 125°C

安裝類型：表面貼裝型

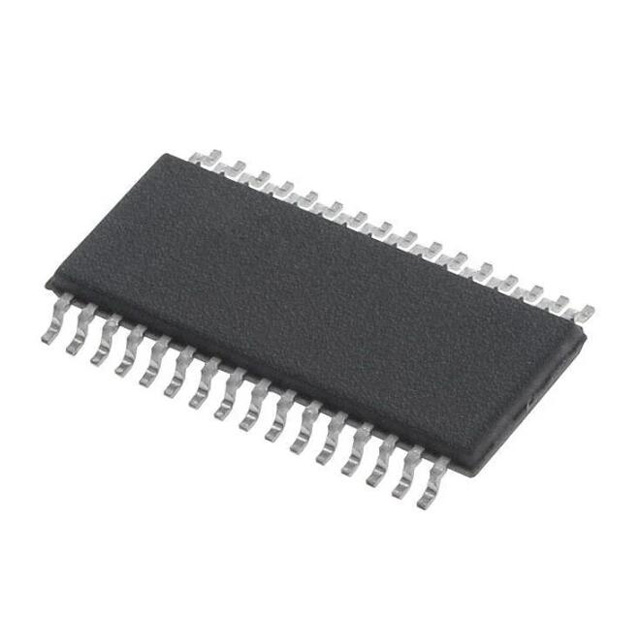

封裝/外殼：32-BSSOP（0.295"，7.50mm 寬）

供應商器件封裝：32-SSOP

UCC5881QDFCRQ1 產品特性：

具有實時可變驅動強度的雙路輸出驅動器

±15A 和 ±5A 驅動電流輸出

用于在沒有 SPI 時進行驅動強度調整的數字輸入引腳 (GD*)

3 電阻設置 R1、R2 或 R1||R2

用于米勒鉗位晶體管的集成式 4A 有源米勒鉗位或可選的外部驅動器

支持初級側和次級側主動短路 (ASC)

內部和外部電源欠壓和過壓保護

驅動器內核溫度檢測和過熱保護

短路保護：

針對 DESAT 事件具有 110ns 響應時間

DESAT 保護 – 可承受高達 14V 的電壓

基于分流電阻器的短路 (SC) 和過流 (OC) 保護

可配置保護閾值和消隱時間

可編程軟關斷 (STO) 和兩級軟關斷 (2STO) 電流

集成 10 位 ADC

能夠測量電源開關溫度、直流鏈路電壓、驅動器內核溫度、DESAT 引腳電壓、VCC2 電壓

可編程數字比較器

高級 VCE/VDS 鉗位電路
