AD7989-1BCPZ 是18位、逐次逼近型模數轉換器(ADC)，采用單電源VDD供電。它內置一個低功耗、高速、18位采樣ADC和一個多功能串行接口端口。在CNV上升沿，AD7989-1對IN+與IN-引腳之間的電壓差進行采樣，這兩個引腳上的電壓擺幅通常在0 V至VREF之間、相位相反?；鶞孰妷?REF)由外部提供，并且可以獨立于電源電壓(VDD)。功耗和吞吐速率呈線性變化關系。

SPI兼容串行接口還能夠利用SDI輸入，將幾個ADC以菊花鏈形式連結到單三線式總線上。采用獨立電源VIO時，它與1.8 V、2.5 V、3 V或5 V邏輯兼容。

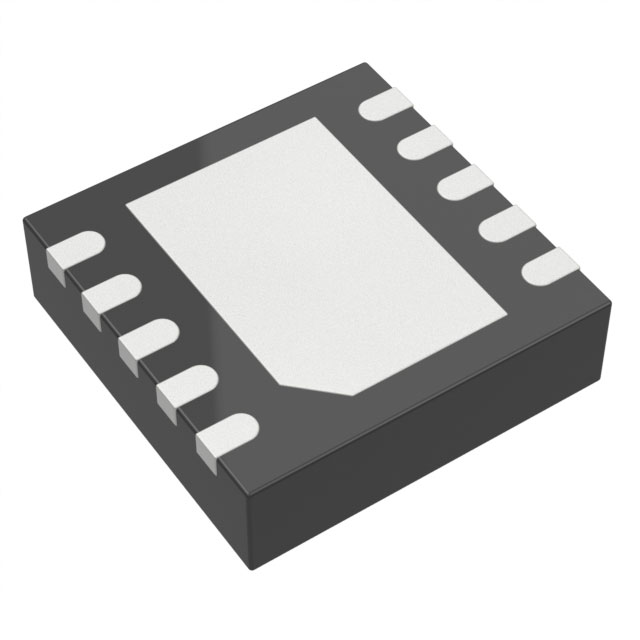

AD7989-1BCPZ采用10引腳LFCSP封裝，額定工作溫度范圍為?40°C 至+85°C。

特性

高性能

真差分模擬輸入電壓范圍：±VREF

0 V至VREF（VREF在2.4 V和5.1 V之間）

吞吐速率：500 kSPS/100 kSPS可選

零延遲架構

18位分辨率、無失碼

INL：典型值±1 LSB，最大值±2 LSB

動態范圍：99 dB（VREF= 5 V時）

SNR：98 dB（fIN = 1 kHz，VREF = 5 V時）

THD：-119 dB（fIN = 1 kHz，VREF = 5 V時）

SINAD：97 dB（fIN = 1 kHz，VREF = 5 V時）

低功耗

采用2.5 V單電源供電，提供1.8 V、2.5 V、3 V和5 V邏輯接口

400 μW（100 kSPS，僅VDD）

700 μW（100 kSPS，總功耗）

70 μW (10 kSPS)

專有串行接口SPI/QSPI?/MICROWIRE?/DSP兼容

3 mm × 3 mm 10引腳LFCSP封裝

寬工作溫度范圍：?40°C至+85°C

應用

電池供電設備

數據采集系統

醫療儀器

地震數據采集系統
