深圳市明佳達電子有限公司回收、供應【Renesas】R2A25110KSP具有微隔離器的IGBT驅動智能功率器件。產品描述：R2A25110KSP智能功率器件專為高壓逆變器應用中的IGBT柵極驅動而設計。具有無芯變壓器配置的微型隔離器用于在初級電路（MCU側）和次級電路（IGBT側）之間進行高壓…
深圳市明佳達電子有限公司回收、供應【Renesas】R2A25110KSP具有微隔離器的IGBT驅動智能功率器件。
產品描述：
R2A25110KSP智能功率器件專為高壓逆變器應用中的IGBT柵極驅動而設計。具有無芯變壓器配置的微型隔離器用于在初級電路（MCU側）和次級電路（IGBT側）之間進行高壓隔離的數據傳輸。
R2A25110KSP智能功率器件集成IGBT柵極驅動電路、米勒鉗位電路、軟關斷電路以及IGBT溫度檢測等多種保護電路。此外，R2A25110KSP支持驅動并聯IGBT。
特性
片上微型隔離器（隔離電路）
高壓隔離：2500VRMS
高共模抑制 (CMR)：>35kV/us
高輸出柵極驅動電路
最大1.0Ω的柵極驅動輸出電阻（支持IGBT并聯連接）
片上有源米勒鉗位功能
片上軟關斷功能
工作溫度范圍：-40°C至+125°C（最高結溫為+150°C）
片上5V穩壓器
各種片上保護電路
2個通道的IGBT發射極電流檢測電路
過流檢測（閾值電壓：0.25V典型值）、短路檢測（閾值電壓：0.5V典型值）
可啟用/禁用過流檢測功能（SEL引腳）
兩路IGBT溫度檢測電路
片上欠壓鎖定電路
4.1V典型值的VCC1（5V系統）
10V典型值的VCC2（15V系統）
片上過溫保護電路（+200°C）
故障反饋，可通過外部電容器調整故障保持時間
典型應用
? 汽車應用中EV/HEV的主要逆變器
? 汽車應用中的EV/HEV轉換器
? 用于工業儀器的逆變器和轉換器

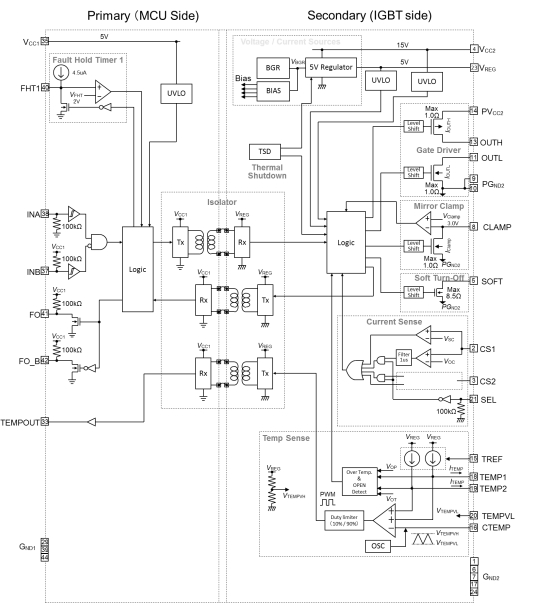

R2A25110KSP 框圖：
