最新資訊概述AD9837ACPZ是一款低功耗、可編程波形發生器，能夠產生正弦波、三角波和方波輸出。各種類型的檢測、致動和時域反射(TDR)應用都需要波形發生器。輸出頻率和相位可通過軟件進行編程，調整簡單。頻率寄存器為28位：時鐘速率為16 MHz時，AD9837ACPZ可以實現0.06 Hz的分辨率…
概述
AD9837ACPZ是一款低功耗、可編程波形發生器，能夠產生正弦波、三角波和方波輸出。各種類型的檢測、致動和時域反射(TDR)應用都需要波形發生器。輸出頻率和相位可通過軟件進行編程，調整簡單。頻率寄存器為28位：時鐘速率為16 MHz時，AD9837ACPZ可以實現0.06 Hz的分辨率；而時鐘速率為5 MHz時，AD9837ACPZ則可以實現0.02 Hz的分辨率。
AD9837ACPZ通過一個3線串行接口寫入數據。該串行接口能夠以最高40 MHz的時鐘速率工作，并且與DSP和微控制器標準兼容。AD9837ACPZ采用2.3 V至5.5 V電源供電。
AD9837ACPZ具有關斷(SLEEP)功能。器件中不用的部分可以關斷，以將功耗降至低點。例如，在產生時鐘輸出時，可以關斷DAC。

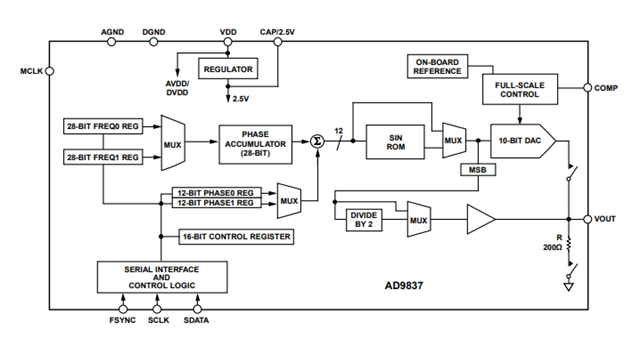

AD9837ACPZ 框圖
AD9837ACPZ具有以下主要特點：
數字可編程頻率和相位
功耗：8.5 mW（2.3 V時）
MCLK速率：16 MHz（B級），5 MHz（A級）
28位分辨率：0.06 Hz（16 MHz參考時鐘）
正弦波/三角波/方波輸出
2.3 V至5.5 V電源供電
三線式SPI接口
擴展溫度范圍：–40°C至+125°C
關斷選項
10引腳LFCSP封裝
AD9837ACPZ 核心應用場景
1、?信號發生器?：支持生成正弦波、三角波、方波，AD9837ACPZ適用于測試儀器、傳感器校準及實驗室設備中的基準信號源?。
2、?通信系統?：集成2FSK、PSK、QPSK等調制功能，AD9837ACPZ用于無線通信模塊、頻率調制設備及短距離數據傳輸系統?。
3、?醫療設備?：低功耗（典型8.5mW）和高精度特性（28位頻率分辨率），AD9837ACPZ適用于便攜式醫療監測儀、超聲探頭驅動等場景?。
4、?工業控制?：寬溫工作范圍（-40°C至+125°C），AD9837ACPZ應用于工業自動化中的傳感器信號生成、電機控制及阻抗頻譜分析儀?。
5、?電池供電設備?：AD9837ACPZ支持低功耗模式（靜態電流360μA），延長無人機、物聯網終端等電池供電設備的續航時間?。
