最新資訊介紹ADF5356BCPZ是一款集成VCO的微波寬帶合成器，主要用于實現小數N分頻或整數N分頻的鎖相環（PLL）頻率合成器?。ADF5356BCPZ使用一系列分頻器，可以在54MHz到6800MHz范圍內運行。ADF5356BCPZ合成器包括具有3400MHz至6800MHz基波輸出頻率的集成VCO。設計人員可以通過連接…
介紹

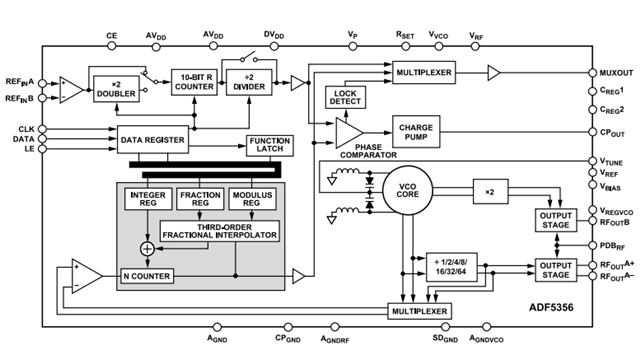

ADF5356BCPZ是一款集成VCO的微波寬帶合成器，主要用于實現小數N分頻或整數N分頻的鎖相環（PLL）頻率合成器?。ADF5356BCPZ使用一系列分頻器，可以在54MHz到6800MHz范圍內運行。ADF5356BCPZ合成器包括具有3400MHz至6800MHz基波輸出頻率的集成VCO。設計人員可以通過連接1、2、4、8、16、32或64個電路將VCO頻率分頻，以產生低至53.125MHz的射頻輸出頻率。
ADF5356BCPZ的寬帶微波VCO設計允許在一個射頻 (RF) 輸出實現6.8GHz至13.6GHz的工作頻率。ADF5356BCPZ合成器采用3.15V至3.45V模擬和數字電源工作。該合成器還采用了4.75V至5.25V電荷泵和VCO電源。如果應用需要隔離，設計人員可將射頻輸出級設為靜音。設計人員還可以使用簡單的3線接口來控制片上寄存器。
主要特性：
頻率范圍?：ADF5356BCPZ的RF輸出頻率范圍為53.125 MHz至13,600 MHz?。
噪聲性能?：ADF5356BCPZ整數通道的本底噪聲為-227 dBc/Hz，小數通道的本底噪聲為-225 dBc/Hz?。
抖動性能?：集成RMS抖動在6 GHz輸出時為97 fs?。
分頻能力?：VCO頻率可通過與1、2、4、8、16、32或64個電路相連進行分頻，ADF5356BCPZ允許用戶生成低至53.125 MHz的RF輸出頻率?。
電源要求?：ADF5356BCPZ模擬和數字電源電壓范圍為3.15 V至3.45 V，電荷泵和VCO電源電壓范圍為4.75 V至5.25 V?。
工作溫度范圍?：ADF5356BCPZ在-40°C至+85°C范圍內維持頻率鎖定?。
應用領域
ADF5356BCPZ廣泛應用于以下領域：
1、無線通信基礎設施?
ADF5356BCPZ支持 LTE、W-CDMA、WiMAX、GSM 等無線通信標準的頻率生成，適用于基站射頻模塊和多頻段信號處理系統?。其小數/整數分頻鎖相環（PLL）架構可精確匹配不同制式的頻率需求。
2、微波點對點通信?
在微波回傳鏈路和單點對多點傳輸系統中，ADF5356BCPZ提供 6.8 GHz 至 13.6 GHz 的高頻輸出，滿足高帶寬、低延遲的通信需求?。分頻器配置（1/2/4/8/16/32/64）進一步擴展了應用頻段靈活性。
3. ?測試與測量設備?
ADF5356BCPZ的高分辨率（52 位模數）和低抖動特性（6 GHz 輸出時僅 97 fs RMS 抖動），使其成為頻譜分析儀、信號發生器及雷達測試設備的核心時鐘源?。
4. ?衛星通信與 VSAT 系統?
該器件在衛星地面站和甚小孔徑終端（VSAT）中用于生成穩定的本振信號，支持 Ku/Ka 波段等高頻衛星通信頻段?。
5. ?工業與醫療設備?
ADF5356BCPZ的寬溫度鎖定范圍（-40°C 至 +85°C）和抗干擾能力，適用于工業自動化控制、醫療成像設備及精密儀器中的時序控制模塊?。
更多產品信息，請?jiān)L問www.rollmke.com。
