概述
ADSP-21992BSTZ是一款基于ADSP-2199xDSP核心的混合信號DSP控制器，適用于需要高性能DSP和混合信號集成的各種高精度工業電機控制和信號處理應用??。
此外，ADSP-21992BSTZ還可提供片上CAN通信端口，支持全CAN 2.0B，內置可配置郵箱和單個驗收濾波器。集成CAN接口可實現將嵌入式控制和信號處理以及現場總線通信接口整合在一起的單芯片方案。

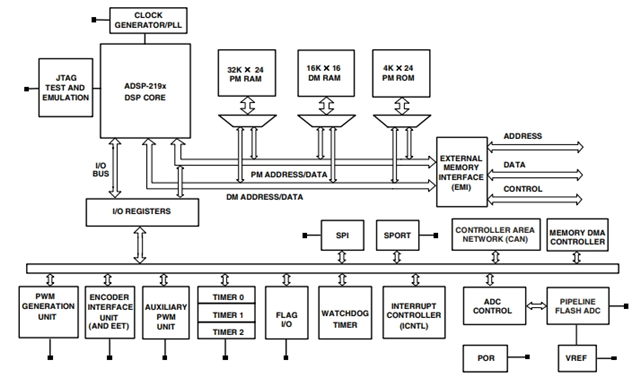

ADSP-21992BSTZ具有以下主要特性：
?核心性能?：ADSP-21992BSTZ的核心是一個16位的固定點DSP，性能高達160 MIPS，能夠高效處理復雜的算法和執行實時控制任務?。
?內存配置?：內置32K字程序存儲器RAM，16K字數據存儲器RAM。此外，ADSP-21992BSTZ還配備了外部存儲器接口和專用的內存DMA控制器，便于數據傳輸?。
?模擬信號處理能力?：內置8通道的14位模數轉換器系統，采樣率可達20 MSPS，適用于高速模擬信號處理。ADSP-21992BSTZ還配備了3相16位中心基于PWM的生成單元和專用的32位編碼器接口單元，支持復雜的模擬信號處理?。
?通信接口?：集成CAN（控制器局域網）模塊，符合V2.0B標準，適用于汽車和工業控制系統。此外，ADSP-21992BSTZ還提供SPI通信端口和同步串行通信端口（SPORT），支持多種通信協議?。
基本參數
類型：定點
接口：SPI，SSP
時鐘速率：160MHz
非易失性存儲器：外部
片載 RAM：128kB
電壓 - I/O：3.30V
電壓 - 內核：2.50V
工作溫度：-40°C ~ 85°C（TA）
安裝類型：表面貼裝型
封裝/外殼：176-LQFP
供應商器件封裝：176-LQFP（24x24）
基本產品編號：ADSP-21992BSTZ
應用場景
ADSP-21992BSTZ適用于各種需要高性能DSP和混合信號集成的應用場景，包括：
工業電機控制?：ADSP-21992BSTZ適用于各種高精度工業電機控制應用，提供穩定和高效的控制性能?。
信號處理?：在需要復雜信號處理的系統中，如醫療設備、測試儀器等，ADSP-21992BSTZ能夠提供強大的數據處理能力?。
通信系統?：在汽車和工業控制系統中，ADSP-21992BSTZ的CAN模塊使得數據傳輸和控制更加可靠和高效?。
深圳市明佳達電子出售（ADI）ADSP-21992BSTZ：高性能混合型信號DSP，160 MHz 數字信號處理器，產品價格請訪問（www.rollmke.com）咨詢。
