最新資訊TRS3221EIDBR是一款單驅動器、單接收器 RS-232 解決方案，通過單個 VCC 電源供電。RS-232 引腳提供 IEC G1000-4-2 ESD 保護。
深圳市明佳達電子有限公司原裝現貨（TI）接口 TRS3221EIDBR TRS3221 具有 +/-15kV IEC-ESD 保護的 3V 至 5.5V 單通道 250kbps RS-232 線路驅動器/接收器。
器件說明
TRS3221EIDBR是一款單驅動器、單接收器 RS-232 解決方案，通過單個 VCC 電源供電。RS-232 引腳提供 IEC G1000-4-2 ESD 保護。該器件符合 TIA/EIA-232-F 的要求并在異步通信控制器與串行端口連接器之間提供電氣接口。電荷泵和四個小型外部電容器支持由 3V 至 5.5V 單電源供電。這些器件以高達 250kbit/s 的數據信號傳輸速率和最高為 30V/μs 的驅動器輸出壓擺率運行。
串行端口處于非活動狀態時，可提供靈活的電源管理控制選項。當 FORCEON 為低電平且 FORCEOFF 為高電平時，自動斷電功能啟用。在這種運行模式下，如果器件在接收器輸入中未感應到有效的 RS-232 信號，則禁用驅動器輸出。如果 FORCEOFF 設定為低電平且 EN 為高電平，則驅動器和接收器均關閉，且電源電流降低至 1μA。斷開串行端口的連接或關閉外圍驅動器會導致發生自動斷電情況。當 FORCEON 和 FORCEOFF 均為高電平時可禁用自動斷電。
啟用自動斷電的情況下，向接收器輸入施加有效信號時，器件會自動激活。INVALID 輸出會通知用戶接收器輸入中是否存在 RS-232 信號。如果接收器輸入電壓大于 2.7V 或小于 -2.7V，或者介于 -0.3V 至 0.3V 之間的時間少于 30μs，則 INVALID 為高電平（有效數據）。如果接收器輸入電壓在 -0.3V 至 0.3V 之間的時間超過 30μs，則 INVALID 為低電平（無效數據）。有關接收器輸入電平的信息，請參閱Figure 7-5。
特性
為 RS-232 引腳提供 ESD 保護
±15kV 人體放電模型 (HBM)
±8kV（IEC 61000-4-2，接觸放電）
±15kV（IEC 61000-4-2，空氣間隙放電）
符合或超出 TIA/EIA-232-F 和 ITU v.28 標準的要求
由 3V 至 5.5V VCC 電源供電
速率高達 250kbit/s
一個驅動器和一個接收器
近似于芯片級封裝，16 引腳 VQFN（RGT，比 TSSOP 封裝小 82%）
低待機電流：1μA（典型值）
外部電容器：4 × 0.1μF
接受 5V 邏輯輸入及 3.3V 電源
備選高速引腳兼容器件（1Mbit/s）
自動斷電功能可自動禁用驅動器以節省能耗

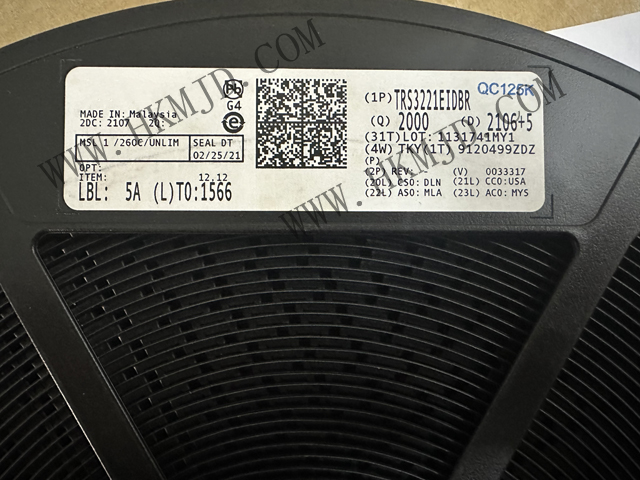

產品圖片
