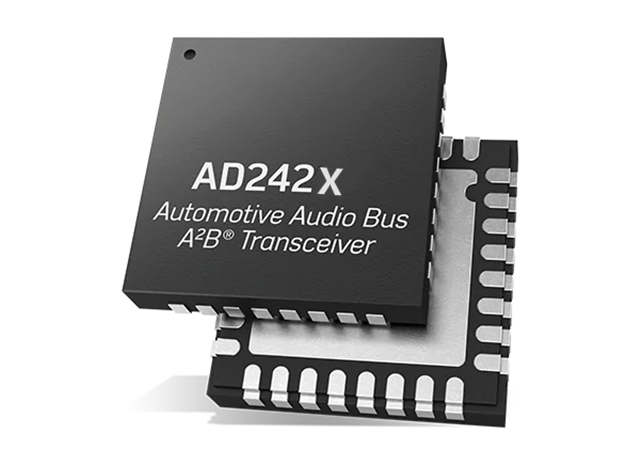

?AD2427WCCSZ01是一款由（ADI）生產的音頻發送器、接收器和收發器，主要用于Audio Bus傳輸系統??。該器件采用LFCSP-SS-32封裝，尺寸為5x5mm，適用于需要高通道數量和穩定性能的音頻傳輸應用?。

技術規格

產品：AD2427WCCSZ01

功能：音頻收發器

應用：音頻

通道數：1

接口：I2C，I2S

電壓 - 供電：3V ~ 3.63V

工作溫度：-40°C ~ 105°C

規格：-

安裝類型：表面貼裝，可潤濕側翼

等級：汽車級

器件封裝：32-LFCSP-SS（5x5）

介紹

AD2427WCCSZ01汽車音頻總線 (A2B?) 收發器具有十分強大的功能，可以根據最嚴格的電磁兼容性 (EMC) 要求定制系統級性能。AD2427WCCSZ01 A2B收發器提供可配置的發射功率電平，使開發人員能夠?qū)⑾到y(tǒng)性能與特定的OEM EMC要求相匹配。AD2427WCCSZ01收發器還支持?jǐn)U展麥克風連接用例，并通過單根非屏蔽雙絞線分配音頻和控制數據以及時鐘和電源，從而顯著降低了布線復雜性。這些特性顯著降低了系統成本，非常適合用于新興的多麥克風應用，如道路噪聲消除、車載通信和自動駕駛。

關于汽車音頻總線 (A2B)

汽車音頻總線 (A2B) 是一項創新性應用調整型技術，可將電纜線束重量降低多達75%，同時提供高保真數字音頻。A2B針對音頻應用進行了優化，與模擬連接相比，可提供出色的音頻質量，且系統總成本顯著低于現有的數字總線標準。A2B的最簡單形式是高帶寬 (50Mbps) 數字總線，能夠通過單根2線非屏蔽雙絞線電纜在很長的距離（節點間距離長達15m，整個菊花鏈長度達40m）上傳輸I2S音頻和I2C控制數據以及時鐘和電源。

主要特性

A2B 總線特性

線形拓?fù)浣Y(jié)構

單主機、多從機

節點間距離最長達15 m，整體線纜長度達40m

遠距離通信

同步數據

多通道 I2S/TDM 至 I2S/TDM

同步時鐘，相位在所有節點中對齊

低延遲從機到從機通信

I2C 至 I2C 控制和狀態信息

GPIO 和中斷

總線電源或本地電源從機節點

可使用 SigmaStudio  圖形軟件工具進行配置

通過AEC-Q100 汽車應用認證

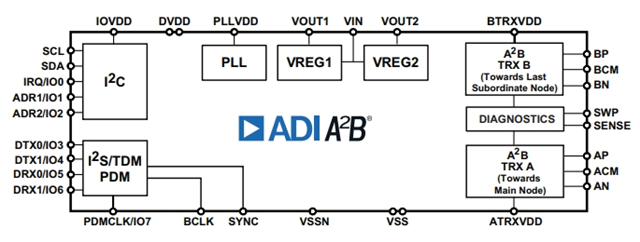

A2B 收發器特性

可配置 A2B 總線主機或從機操作

I2C 接口

8 位到 32 位多通道 I2S/TDM 接口

可編程I2S/TDM 數據速率

多達 32 路上游和 32 路下游通道

PDM 接口

可編程PDM時鐘速率

最多 4 個高動態范圍麥克風輸入

同時接收最多4個 PDM 麥克風的 I2S 數據

為每個收發器提供唯一 ID 寄存器

交叉或直通布線

提供可編程設置以優化 EMC 性能

應用場景

AD2427WCCSZ01廣泛應用于需要高質量音頻傳輸?shù)南到y(tǒng)，包括：

音頻通訊鏈接

麥克風陣列

波束成形

免提和車內通信

主動和路噪降噪

音頻/視頻會議系統
