LMH9135IRRLR是一款具有集成平衡-非平衡變壓器的 3.2GHz 至 4.2GHz 差分至單端放大器。
其主要特性包括：
? 單通道、窄帶差分輸入至單端輸出射頻增益塊放大器
? 支持 3.2GHz 至 4.2GHz 1dB BW 典型值
? 在整個頻帶內具有 18dB 的典型增益
? 3.8dB 噪聲系數
? 31.5dBm OIP3
? 18dBm 輸出 P1dB
? +3.3V 單電源供電，具有 395mW 功耗
? 工作溫度高達 105°C TC
說明

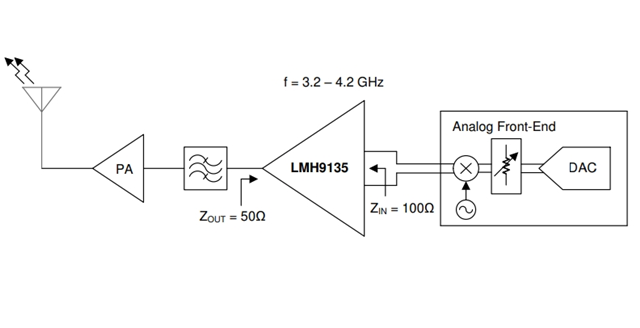

LMH9135IRRLR是一款高性能、單通道、差分輸入至單端輸出傳輸射頻增益塊放大器，支持 3.2GHz 至 4.2GHz 頻段。該器件可滿足下一代 5G 有源天線系統 (AAS) 或小型蜂窩應用的要求，同時可驅動功率放大器 (PA) 輸入端。LMH9135IRRLR放大器可提供 18dB 的典型增益，并具有 +31.5dBm 輸出 IP3 的出色線性性能，同時在整個 1dB 帶寬內保持小于 4dB 的噪聲系數。LMH9135IRRLR器件內部匹配 100Ω 差分輸入阻抗，可輕松與輸入端的射頻采樣或零中頻模擬前端 (AFE) 相連。此外，LMH9135IRRLR內部還匹配 50Ω 單端輸出阻抗，可與后置放大器、表面聲波 (SAW) 濾波器或功率放大器 (PA) 輕松交互。
該器件使用 3.3V 單電源供電，其典型有功功率約為 395mW，因此適用于高密度 5G 大規模 (MIMO) 應用。此外，LMH9135IRRLR采用節省空間的 2mm x 2mm、12 引腳 QFN 封裝。該器件的額定工作溫度高達 105°C，可提供穩健的系統設計。LMH9135IRRLR具有符合 JEDEC 標準的 1.8V 斷電引腳，可為該器件快速斷電和上電，適用于時分雙工 (TDD) 系統。
應用場景
LMH9135IRRLR射頻放大器廣泛應用于以下場景中：
適用于 GSPS DAC 的差分 DAC 輸出驅動器
差分至單端放轉換
平衡-非平衡變壓器替代產品
小型蜂窩或 m-MIMO 基站
5G 有源天線系統 (AAS)
無線蜂窩基站
性能參數
產品：LMH9135IRRLR
頻率：3.2GHz ~ 4.2GHz
P1dB：18dBm
增益：18dB
噪聲系數：3.8dB
射頻類型：通用
電壓 - 供電：3.15V ~ 3.45V
電流 - 供電：120mA
測試頻率：3.5GHz
安裝類型：表面貼裝型
器件封裝：12-WQFN（2x2）
如需獲取【LMH9135IRRLR射頻放大器】產品報價，歡迎訪問明佳達電子網站www.rollmke.com查詢?cè)斍椤?/span>
