AD5669RBCBZ-1——8通道、16位、I2C 電壓輸出 denseDAC，集成5 ppm/°C片內基準電壓源
主要特性
低功耗、小尺寸、16 位引腳兼容的八通道DAC

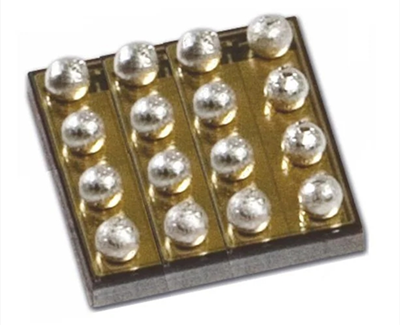

AD5669RBCBZ-1采用16引腳WLCSP封裝
用戶可選的1.25 V/2.5 V、5 ppm/oC片內基準電壓源
關斷模式的功耗：400 nA (5 V)、200 nA (3 V)
2.7 V 至5.5 V電源供電
通過設計保證單調性
上電復位至零電平或中量程
3 種關斷功能
硬件 LDAC 和 CLR 功能
I2C 兼容型串行接口支持標準(100 kHz)和快速(400 kHz)模式
這些特性使得AD5669RBCBZ-1在需要高精度、低功耗和多功能性的應用中表現出色?。
描述

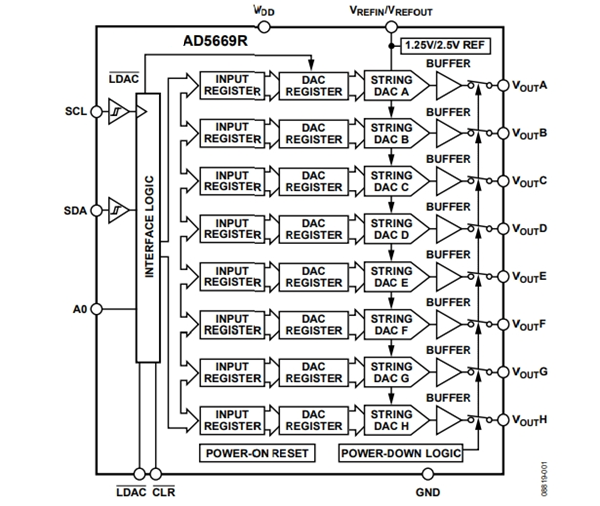

AD5669RBCBZ-1是一款低功耗、8通道、16位緩沖電壓輸出DAC，采用2.7 V至5.5 V單電源供電?。該器件通過設計保證單調性，內置一個片內基準電壓源，內部增益為2。AD5669RBCBZ-1內置一個1.25 V、5 ppm/°C基準電壓源，滿量程輸出范圍為2.5 V。上電時，片內基準電壓源關閉，因而可以用外部基準電壓。內部基準電壓則通過軟件寫入使能。
AD5669RBCBZ-1內置一個上電復位電路，確保DAC輸出上電至0 V并保持該電平，直到執行一次有效的寫操作為止。此外還具有各通道獨立省電特性，在省電模式下，器件在5 V時的功耗降至400 nA，并提供軟件可選輸出負載。
AD5669RBCBZ-1的關鍵參數包括：
位數：16
數模轉換器數：8
建立時間：7μs
輸出類型：Voltage - Buffered
差分輸出：無
數據接口：I2C
參考類型：外部，內部
電壓 - 供電，模擬：2.7V ~ 3.6V
電壓 - 供電，數字：2.7V ~ 3.6V
INL/DNL (LSB)：±8，±1（最大）
架構：電阻串 DAC
工作溫度：-40°C ~ 105°C
器件封裝：16-WLCSP（2.61x2.61）
安裝類型：表面貼裝型
應用場景
AD5669RBCBZ-1適用于多種應用場景，包括：
? 光收發器
? 功率放大器控制
? 數據采集系統
? 數字增益和失調電壓調整
