深圳市明佳達電子有限公司 供應【Qorvo】QPF4550TR13 5GHz 集成式 Wi-Fi 6 前端模塊
產品概述
QPF4550TR13 是專為 Wi-Fi 6 (802.11ax) 系統設計的集成式前端模塊 (FEM)。緊湊的外形尺寸和集成匹配功能最大限度地減少了應用中的布局面積。性能的重點是優化功率放大器的 5 V 電源電壓，以節省功耗，同時保持最高的線性輸出功率和領先的吞吐量。此外，還集成了針對 2 次和 3 次諧波的芯片級濾波器，以及針對 DBDC 操作的 2.4 GHz 抑制功能。QPF4550 在單個器件中集成了 5 GHz 功率放大器 (PA)、單刀雙擲開關 (SP2T) 和可旁路低噪聲放大器 (LNA)。
主要特性
- 5150 - 5925 MHz
- POUT = +15dBm MCS11 HE160 -43dB 動態 EVM
- POUT = +16dBm MCS11 HE80 -43dB 動態 EVM
- POUT = +20.5dBm MCS9 VHT80 -35dB 動態 EVM
- POUT = +24.5dBm MCS0 HT20 光譜掩碼合規性
- 針對 +5 V 操作進行了優化
- 30 dB Tx 增益
- 2.1 dB 噪聲系數
- 13.5 dB Rx 增益和 8 dB 旁路損耗
- 30 dB 2.4 GHz 接收路徑抑制
應用
- 接入點
- 無線路由器
- 住宅網關
- 用戶端設備
- 物聯網

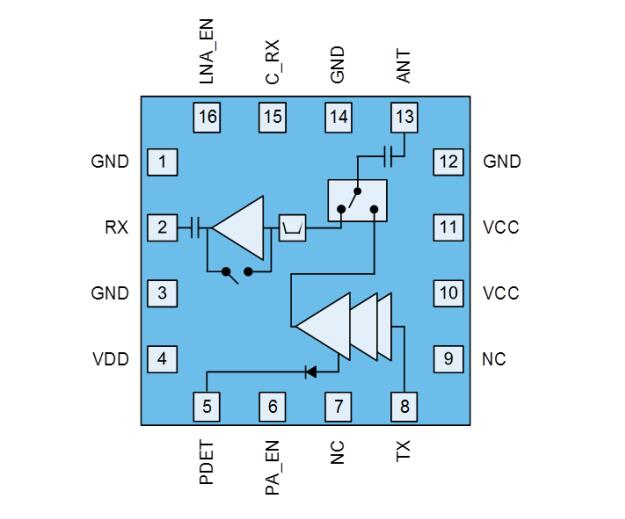

功能框圖
