TAC5112WQRTVRQ1是一款具有 105dB 動態范圍 ADC、114dB 動態范圍 DAC 的汽車級低功耗立體聲音頻編解碼器，由（TI）生產。

說明

TAC5112WQRTVRQ1是一款汽車類低功耗立體聲音頻編解碼器、具有 2VRMS 差分輸入、105dB 立體聲 ADC 和 2VRMS 差分輸出、114dB 立體聲或 1VRMS 單端輸出、107dB 四通道 DAC。TAC5112WQRTVRQ1支持差分和單端輸入與輸出。ADC 支持線路/麥克風輸入信號，具有交流或直流耦合配置選項。DAC 輸出可配置為線路輸出或耳機負載。該 DAC 可為 16Ω 耳機負載提供高達 62.5mW 的驅動功率。

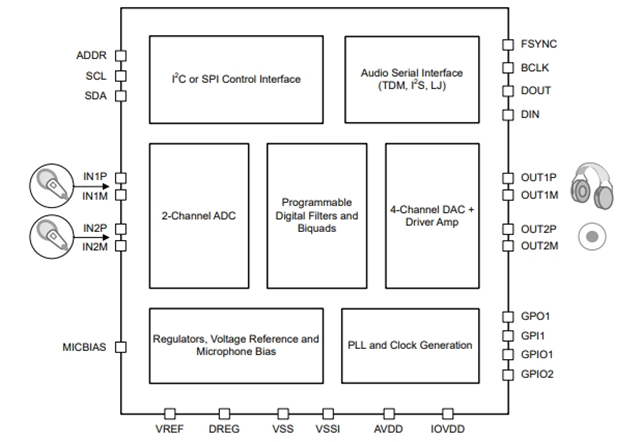

TAC5112WQRTVRQ1集成了可編程通道增益、數字音量控制、低抖動鎖相環 (PLL)、可編程高通濾波器 (HPF)、可編程 EQ 和雙二階濾波器、低延遲和超低延遲濾波器模式，并可為 ADC 和 DAC 信號鏈實現高達 768kHz 的采樣速率。TAC5112WQRTVRQ1支持時分多路復用 (TDM)、I2S 或左對齊 (LJ) 音頻格式，并可通過 I2C 或 SPI 進行控制。這些集成的高性能特性以及單電源運行，使得 TAC5112WQRTVRQ1特別適用于空間受限的汽車應用。

主要特點

符合面向汽車應用的 AEC-Q100 標準

溫度等級 1：–40°C ≤ TA ≤ +125°C

立體聲低功耗音頻 ADC

性能：

線路/麥克風差分輸入動態范圍：105dB

THD+N：-97dB

通道相加模式可提高 SNR：108dB

輸入電壓：

差分，2VRMS 滿量程輸入

單端，1VRMS 滿量程輸入

輸入混合/多路復用選項

ADC 采樣速率 (fS) = 4kHz 至 768kHz

可編程麥克風偏置（最高 3V）

多達 4 個錄音通道

2 通道模擬 + 2 通道數字

1 通道模擬 + 3 通道數字

4 通道數字

立體聲差分或四路單端高性能音頻 DAC

性能：

DAC 至差分線路輸出動態范圍：114dB

DAC 至差分耳機輸出動態范圍：114dB

THD+N:–96dB

線路輸出/耳機輸出電壓：

差分 2VRMS 滿量程

偽差分，1VRMS 滿量程

單端 1VRMS 滿量程

DAC 采樣速率 (fS) = 4kHz 至 768kHz

應用領域

TAC5112WQRTVRQ1適用于多種汽車應用，包括：

緊急呼叫 （eCall）

遠程信息處理控制單元

汽車主動降噪

汽車音響主機

此外，TAC5112WQRTVRQ1還具有以下關鍵參數：

類型：立體聲音頻

數據接口：DSP，I2C，I2S，PCM，SPI

分辨率（位）：16 b，20 b，24 b，32 b

ADC/DAC 數：2 / 2

三角積分：是

信噪比，ADC/DAC (db)（典型值）：100 / 106

動態范圍，ADC/DAC (db) 典型值：100 / 106

電壓 - 供電，模擬：1.65V ~ 1.95V，3V ~ 3.6V

電壓 - 供電，數字：1.08V ~ 1.32V，1.65V ~ 1.95V，3V ~ 3.6V

工作溫度：-40°C ~ 125°C（TA）

等級：汽車級

資質：AEC-Q100

安裝類型：表面貼裝，可潤濕側翼

封裝/外殼：32-WFQFN
